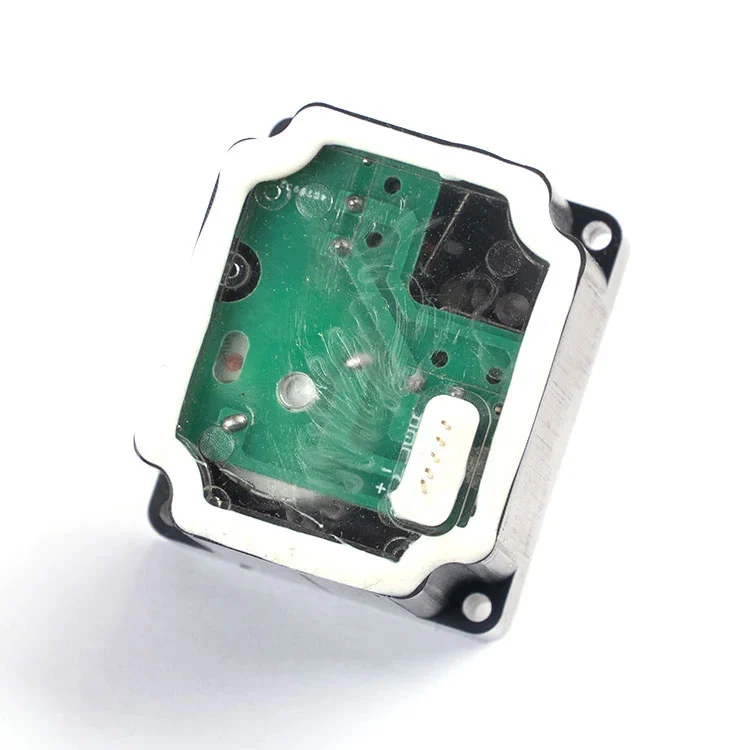

DN15–DN25 ஸ்மார்ட் வாட்டர் மீட்டர்களுக்கான 3.6V வாட்டர் மீட்டர் நோ-வயர் ஆக்சுவேட்டர்.
நோ-வயர் 2.0மிமீ 5-பின் பிளக்-அண்ட்-ப்ளே இணைப்பு, கேபிள் வெல்டிங் இல்லை. 3.6V DC · 2.5–5V இயக்கக்கூடியது · இரட்டைக் குறைப்பு: DN15–DN20க்கு 2400:1, DN25க்கு 3700:1 · ≥1.8–2.7 N·m முறுக்கு IP67.
தானியங்கி மீட்டர் அசெம்பிளி மற்றும் பேட்டரியால் இயங்கும் ஸ்மார்ட் மீட்டர் இயங்குதளங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. பின் செயல்பாடுகள் மற்றும் வரிசையை தனிப்பயனாக்கலாம்.
OEM பின் வரையறை, இணைப்பான் மற்றும் பிராண்டிங் தனிப்பயனாக்கம். MOQ மற்றும் முன்னணி நேரம் மேற்கோளில் உறுதிப்படுத்தப்பட்டது.பொருந்திய மேற்கோளுக்கு உங்கள் மீட்டர் இயங்குதள விவரக்குறிப்புகளை அனுப்பவும்.
ஸ்மார்ட் வாட்டர் மீட்டர் உற்பத்தி வரிசைக்கான ஆக்சுவேட்டர்களை நீங்கள் சோர்சிங் செய்கிறீர்கள் என்றால், ஒப்புதல் கேள்விகள் யூகிக்கக்கூடியவை: இணைப்பிற்கு கேபிள் வெல்டிங் தேவையா, பழைய வால்வை முறுக்குவிசை வைத்திருக்குமா, மறுவேலை செய்யாமல் உங்கள் மீட்டர் போர்டுடன் பின் வரையறை பொருந்துமா? இந்த நோ-வயர் ஆக்சுவேட்டர் அந்த மூன்று கட்டுப்பாடுகளைச் சுற்றி கட்டப்பட்டுள்ளது.
ஸ்மார்ட் அளவீட்டை ஆரம்பகாலத்தில் ஏற்றுக்கொண்டதில் இருந்து, வருடாந்தர ஆக்சுவேட்டர் திறன் கொண்ட வாட்டர் மீட்டர் ஆக்சுவேட்டர்களை கையே தயாரித்துள்ளார்.10 மில்லியன் செட்மற்றும் 30 ஆண்டுகளுக்கும் மேலான வன்பொருள் மற்றும் கட்டுப்பாட்டு வால்வு உற்பத்தி அனுபவம். இந்த நோ-வயர் ஆக்சுவேட்டர் அந்த வால்யூம் நிரூபிக்கப்பட்ட தளத்தின் ஒரு பகுதியாகும்-OEM ஒருங்கிணைப்பு, தொகுதி நிலைத்தன்மை மற்றும் கணிக்கக்கூடிய முன்னணி நேரங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
இணைப்பு ஒப்பீடு, வேலை அளவுருக்கள், பின் வரையறை, கொள்முதல் வரம்புகள் மற்றும் மாதிரியை அங்கீகரிக்கும் முன் உங்கள் பொறியியல் குழு கேட்கும் தொழில்நுட்ப கேள்விகளை கீழே காணலாம்.

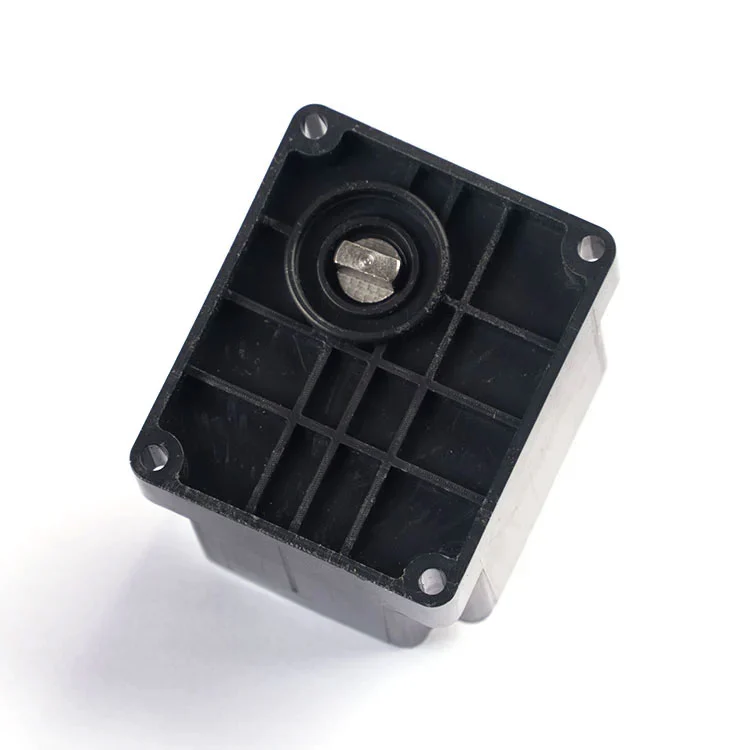

மீட்டர் போர்டு சாக்கெட்டுடன் 2.0மிமீ 5-பின் பிளக்கை சீரமைத்து, ஆக்சுவேட்டரை வால்வு தண்டு மீது வைக்கவும்.
பிளக் முழுமையாக அமர்ந்துள்ளதா மற்றும் முள் தொடர்பு நிலையாக உள்ளதா என சரிபார்க்கவும். கேபிள் வெல்டிங் தேவையில்லை.
பவர் ஆன் மற்றும் திறந்த/மூட பதில், தற்போதைய டிரா மற்றும் வால்வு பயணத்தை தொகுதி வெளியீட்டிற்கு முன் சரிபார்க்கவும்.
கீழே உள்ள அட்டவணை நிலையான நோ-வயர் ஆக்சுவேட்டர் உள்ளமைவை பிரதிபலிக்கிறது. வேறு மின்னழுத்தம், முறுக்கு வளைவு அல்லது பின் வரையறையில் உங்கள் மீட்டர் இயங்குதளம் செயல்படும் போது, OEM மதிப்பாய்வின் போது இந்த அளவுருக்கள் தனிப்பயனாக்கப்படலாம்.
| அளவுரு | நிலையான மதிப்பு | கொள்முதல் குறிப்பு |
|---|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 3.6 V DC | மீட்டர் பேட்டரி பேக்குடன் இணக்கத்தன்மையை உறுதிப்படுத்தவும் |
| இயக்கக்கூடிய மின்னழுத்த வரம்பு | 2.5-5 V DC | வரம்பிற்குள் அதிக மின்னழுத்தம் அதிக முறுக்குவிசையை வழங்குகிறது ஆனால் ஆயுட்காலம் குறைக்கிறது |
| இயக்க மின்னோட்டம் | ≤25 mA | காத்திருப்பு மட்டுமின்றி, வால்வு பயணத்தின் போது உச்ச மின்னோட்டத்திற்கான பட்ஜெட் |
| பூட்டப்பட்ட சுழலி மின்னோட்டம் | தோராயமாக 450 mA (300-தொடர் மோட்டார்) | இயக்கி மற்றும் பாதுகாப்பு சுற்று அளவுகளுக்கு பயனுள்ளதாக இருக்கும் |
| குறைப்பு விகிதம் | 2400:1 (DN15–DN20) 3700:1 (DN25) |
வால்வு அளவிற்கும் குறைப்பு விகிதத்திற்கும் பொருந்தும்; DN25 இல் 2400:1 ஐப் பயன்படுத்த வேண்டாம் |
| வெளியீட்டு முறுக்கு | ≥1.8 N·m (2400:1) ≥2.7 N·m (3700:1) |
வால்வு இருக்கை முறுக்கு மற்றும் குழாய் அளவு எதிராக உறுதி |
| திறந்த/மூடு நேரம் | ≤10 வி (2400:1) ≤16 வி (3700:1) |
மதிப்பிடப்பட்ட மின்னழுத்தத்தில் திறந்த-மூட அல்லது மூட-திறக்க |
| நீர்ப்புகா மதிப்பீடு | IP67 | தூசி-இறுக்கமான மற்றும் தற்காலிக மூழ்குவதற்கு எதிராக பாதுகாக்கப்படுகிறது |
| இணைப்பு | 2.0மிமீ 5-பின் பிளக்-அண்ட்-ப்ளே, கேபிள் வெல்டிங் இல்லை | பின் செயல்பாடுகள் மற்றும் வரிசையை தனிப்பயனாக்கலாம் |
உங்கள் மீட்டர் போர்டு வேறுபட்ட பின் வரையறையைப் பயன்படுத்தினால் அல்லது வேறு இணைப்பியை எதிர்பார்த்தால், Kaiye இன் இன்ஜினியரிங் குழு இடைமுகத்தை மதிப்பாய்வு செய்து, இணக்கமற்ற பலகையில் நிலையான செருகியை கட்டாயப்படுத்துவதை விட பொருந்திய உள்ளமைவை முன்மொழியலாம்.
ஆக்சுவேட்டர் நிலையான 2.0மிமீ 5-பின் இடைமுகத்தைப் பயன்படுத்துகிறது. பின் செயல்பாடுகள் மற்றும் வரிசை உங்கள் திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.
| பின் எண் (2.0மிமீ) | பின் செயல்பாடு வரையறை |
|---|---|
| I | வால்வு திறந்த கட்டுப்பாட்டு சமிக்ஞை |
| II | பொதுவான முனையம் (COM) |
| III | வால்வு மூடு கட்டுப்பாட்டு சமிக்ஞை |
| IV | DC பவர் பாசிட்டிவ் (+) |
| V | DC பவர் எதிர்மறை (-) |
பவர் பின்கள்.பின் IV மற்றும் V மோட்டார் டிரைவிற்கு உணவளிக்கின்றன. சாதாரண இயக்க மின்னோட்டம் ≤25 mA ஆக இருந்தாலும், 450 mA இன் பூட்டப்பட்ட-ரோட்டார் மின்னோட்டத்திற்கு டிரைவ் சர்க்யூட் அளவிடப்பட வேண்டும், ஏனெனில் வால்வு இருக்கைகள் சுருக்கமாக அதிக மின்னோட்டத்தைக் கோரலாம். ஆக்சுவேட்டர் புலம் மாற்றக்கூடியதாக இருந்தால், மீட்டர் போர்டில் தலைகீழ்-துருவமுனைப்பு பாதுகாப்பு பரிந்துரைக்கப்படுகிறது.
கட்டுப்பாட்டு ஊசிகள்.பின் I, II, மற்றும் III ஆகியவை திறந்த/மூடக் கட்டுப்பாடு மற்றும் COM ஆகியவற்றைக் கொண்டு செல்கின்றன. இந்த சுற்று ஒரு கட்டுப்பாட்டு உள்ளீடாகக் கருதப்பட வேண்டும், மின் இணைப்பு அல்ல, மேலும் தகவல்தொடர்பு தொகுதியிலிருந்து சுயாதீனமாக இருக்க வேண்டும், இதனால் தகவல்தொடர்பு தோல்வி வால்வு கட்டுப்பாட்டை முடக்காது.
வால்யூம் வெளியீட்டிற்கு முன், வாங்குபவர்கள் பின் வரிசை, பிளக் நோக்குநிலை மற்றும் மீட்டர் ஹவுசிங்கிற்குள் ஆக்சுவேட்டர் நிலை ஆகியவற்றை உறுதிப்படுத்த வேண்டும். உற்பத்தி ஆர்டர் செய்யப்படுவதற்கு முன், இயந்திர மற்றும் மின் பொருத்தம் சரிபார்ப்பிற்கான மாதிரியை கையே வழங்க முடியும்.
ஆக்சுவேட்டர் ஸ்மார்ட் மீட்டர் பிளாட்ஃபார்ம்களில் பொருத்தப்பட்டுள்ளது, அங்கு பிளக்-அண்ட்-ப்ளே அசெம்பிளி, குறைந்த கரண்ட் டிரா மற்றும் நிலையான பின் இணைப்பு ஆகியவை அதிவேக இயக்கத்தை விட அதிகம். வழக்கமான தொகுதி பயன்பாடுகள் அடங்கும்:
ஆக்சுவேட்டர் Kaiye இன் பரந்த நீர்-மீட்டர் கூறு தளத்தின் ஒரு பகுதியாக இருப்பதால், பல கூறுகளை வாங்குபவர்கள் தகுதி மற்றும் தளவாடங்களை ஒருங்கிணைக்க முடியும். உங்கள் திட்டத்திற்கு மீட்டர் மட்டத்தில் வயர்லெஸ் தகவல்தொடர்பு தேவைப்பட்டால், ஆக்சுவேட்டர் கையேவுடன் இணைந்து செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளது.கம்பியில்லா நீர் மீட்டர்மேடை. நீங்கள் முழுமையாக மதிப்பாய்வு செய்யலாம்நீர் மீட்டர் இயக்கி வரம்புதொடர்புடைய மாதிரிகளுக்கு.
B2B வாங்குபவர்களுக்கு, "உற்பத்தியாளர்" என்பது செயல்முறைக் கட்டுப்பாட்டைக் குறிக்க வேண்டும், ஒரு பட்டியலைக் கொண்ட வர்த்தக நிறுவனம் மட்டுமல்ல. Kaiye ஒரு ISO 9001 தர அமைப்பை இயக்குகிறது, ஆக்சுவேட்டர் அசெம்பிளிகளுக்கான தானியங்கு உற்பத்தியை இயக்குகிறது, மேலும் இரண்டு தசாப்தங்களுக்கும் மேலாக நீர்-மீட்டர் ஆக்சுவேட்டர்களை உற்பத்தி செய்து வருகிறது. இந்த நோ-வயர் ஆக்சுவேட்டர் அந்த உற்பத்தித் தளத்திலிருந்து மூன்று உறுதியான வழிகளில் பயனடைகிறது:
தொகுதி நிலைத்தன்மை.நோ-வயர் பின் இணைப்பு கைமுறை கேபிள் வெல்டிங்கை நீக்குகிறது, இது ஆக்சுவேட்டர் அசெம்பிளியில் யூனிட்-டு-யூனிட் மாறுபாட்டின் மிகப்பெரிய ஆதாரங்களில் ஒன்றாகும். தானியங்கு அசெம்பிளி மற்றும் கட்டுப்படுத்தப்பட்ட முள் பரிமாணங்கள் தொடர்பு எதிர்ப்பு மற்றும் மறுமொழி நேரத்தின் மாறுபாட்டைக் குறைக்கின்றன.
உள்வரும் ஆய்வு மற்றும் இறுதி சோதனை.நிலையான உற்பத்தியில் தற்போதைய டிரா, மறுமொழி நேரம் மற்றும் வால்வு பயணத்திற்கான செயல்பாட்டு சோதனைகள் அடங்கும். வால்யூம் ஆர்டரை வைப்பதற்கு முன், வாங்குபவர்கள் ஆய்வு நெறிமுறை மற்றும் மாதிரித் திட்டத்தைக் கோரலாம்.
கண்டறியக்கூடிய தன்மை.மாதிரிக் குறியீடு, உற்பத்தித் தொகுதி மற்றும் சோதனைப் பதிவுகள் தக்கவைக்கப்படுகின்றன, இதனால் ஒரு கள சிக்கல் தோன்றினால், திட்டத்தில் உள்ள ஒவ்வொரு ஆக்சுவேட்டரையும் சந்தேகத்திற்குரியதாகக் கருதுவதற்குப் பதிலாக பாதிக்கப்பட்ட மக்களைத் தனிமைப்படுத்த முடியும். கையேயின் உற்பத்தித் தளம் மற்றும் தர அமைப்பு பற்றி மேலும் அறிய, பார்க்கவும்நிறுவனத்தின் சுயவிவரம் மற்றும் உற்பத்தி கண்ணோட்டம்.
நோ-வயர் ஆக்சுவேட்டர் நிலையான யூனிட்டாக கிடைக்கிறது, ஆனால் நிலையானது நிலையானது என்று அர்த்தமல்ல. OEM மற்றும் திட்ட வாங்குபவர்களுக்கு, தொழில்நுட்ப மதிப்பாய்வுக்குப் பிறகு பின்வரும் உருப்படிகள் பொதுவாக தனிப்பயனாக்கப்படுகின்றன:
பின் வரையறை மற்றும் வரிசை.பின் செயல்பாடுகள் மற்றும் பின் வரிசையை உங்கள் மீட்டர் போர்டுடன் சீரமைக்க முடியும்.
இணைப்பு மற்றும் வீட்டுவசதி.பிளக் வகை, நோக்குநிலை மற்றும் ஆக்சுவேட்டர் ஹவுசிங் ஆகியவை உங்கள் மீட்டர் உறை மற்றும் அசெம்பிளி ஃபிக்ஸ்ச்சர் ஆகியவற்றுடன் பொருந்துமாறு குறிப்பிடப்படலாம்.
குறைப்பு விகிதம்.உங்கள் வால்வு அளவு DN15–DN25க்கு வெளியே குறைந்தாலோ அல்லது இருக்கை முறுக்கு வழக்கத்திற்கு மாறானதாக இருந்தாலோ, நிலையான 2400:1 அல்லது 3700:1 உள்ளமைவை விட மாற்று கியர் விகிதம் அல்லது மோட்டார் அடுக்கு மிகவும் பொருத்தமானதாக இருக்கும்.
பிராண்டிங் மற்றும் பேக்கேஜிங்.தனிப்பட்ட-லேபிள் குறியிடல், நடுநிலை பேக்கேஜிங் மற்றும் திட்ட-குறிப்பிட்ட லேபிளிங் ஆகியவை தொகுதி ஆர்டர்களுக்கு கிடைக்கின்றன.
வழக்கமான MOQ மற்றும் முன்னணி நேரம் மேற்கோளில் உறுதி செய்யப்படுகின்றன. ஸ்டாண்டர்ட் டெலிவரி பொதுவாக PO மற்றும் மாதிரி உறுதிப்படுத்தலுக்குப் பிறகு 15-30 நாட்களுக்குப் பிறகு, ஆர்டர் அளவு மற்றும் கூறுகள் கிடைக்கும் தன்மையைப் பொறுத்து.
இந்த ஆக்சுவேட்டரில் "ஒயர் இல்லை" என்றால் என்ன?
இது கம்பி இல்லாத பின் இணைப்பைக் குறிக்கிறது: கேபிள் வெல்டிங் தேவையில்லை, 2.0மிமீ 5-பின் இடைமுகம் மூலம் ஆக்சுவேட்டர் நேரடியாக மீட்டர் அடிப்படை மற்றும் எலக்ட்ரானிக் மாட்யூலில் செருகப்படுகிறது. இது அசெம்பிளியை எளிதாக்குகிறது மற்றும் தானியங்கு உற்பத்தி வரிகளை ஆதரிக்கிறது.
கம்பி இல்லாத ஆக்சுவேட்டர் எந்த நீர் மீட்டர் காலிபர்களுக்கு ஏற்றது?
இது DN15–DN25 ஸ்மார்ட் வாட்டர் மீட்டர்களுக்காக வடிவமைக்கப்பட்டுள்ளது. DN15 மற்றும் DN20 மீட்டர்களுக்கு 2400:1 குறைப்பு மற்றும் DN25 மீட்டர்களுக்கு 3700:1 குறைப்பு பயன்படுத்தவும்.
முள் வரையறை என்ன?
நிலையான 2.0mm 5-pin வரையறை: I வால்வு திறந்த கட்டுப்பாட்டு சமிக்ஞை, II பொதுவான முனையம் (COM), III வால்வு மூடும் கட்டுப்பாட்டு சமிக்ஞை, IV DC பவர் நேர்மறை (+), V DC ஆற்றல் எதிர்மறை (-). பின் செயல்பாடுகள் மற்றும் வரிசையை தனிப்பயனாக்கலாம்.
பின் வரையறை, கேபிள் அல்லது பிராண்டிங் தனிப்பயனாக்க முடியுமா?
ஆம். பின் செயல்பாடுகள், பின் வரிசை, இணைப்பான் வகை மற்றும் தனிப்பட்ட-லேபிள் குறியிடல் ஆகியவை தொழில்நுட்ப மதிப்பாய்வுக்குப் பிறகு தொகுதி ஆர்டர்களுக்கு குறிப்பிடப்படலாம்.
வழக்கமான ஆர்டர்களுக்கான டெலிவரி நேரம் என்ன?
டெலிவரி நேரம் பொதுவாக 15-30 நாட்கள் ஆகும், மேலும் இது மாதிரி காலம் மற்றும் ஆர்டர் அளவு ஆகியவற்றின் அடிப்படையில் குறைவாகவோ அல்லது அதிகமாகவோ இருக்கலாம்.
